盒马时钟

---

项目简介

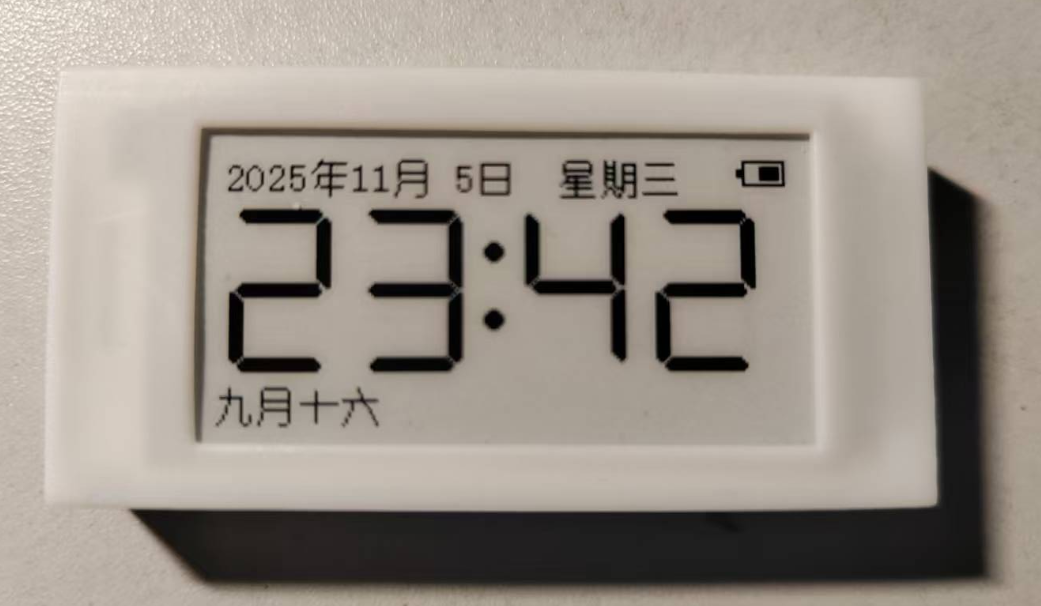

本项目利用超市淘汰下来的 盒马价签 硬件，实现一个功能简单但实用的电子时钟，具有如下功能：

• ✅ 显示时间与日期
• ✅ 显示农历、节气与节假日
• ✅ 显示电池电量
• ✅ 蓝牙对时
• ✅ 时间校准
• ✅ 蓝牙 OTA 更新

---

编译与烧写

请先下载 DA14585 的 SDK 包，目前使用 6.0.22.1401 版本。

1. 将本项目放置在：

   SDK_PATH/projects/target_apps/ble_examples


2. 使用Keil打开项目进行编译。

3. 编译完成后：

   • 调试模式运行一次，固件会自动写入 Flash；
   • 或者使用 SmartSnippets Toolbox 将固件下载到 RAM 运行一次也可。

---

蓝牙对时

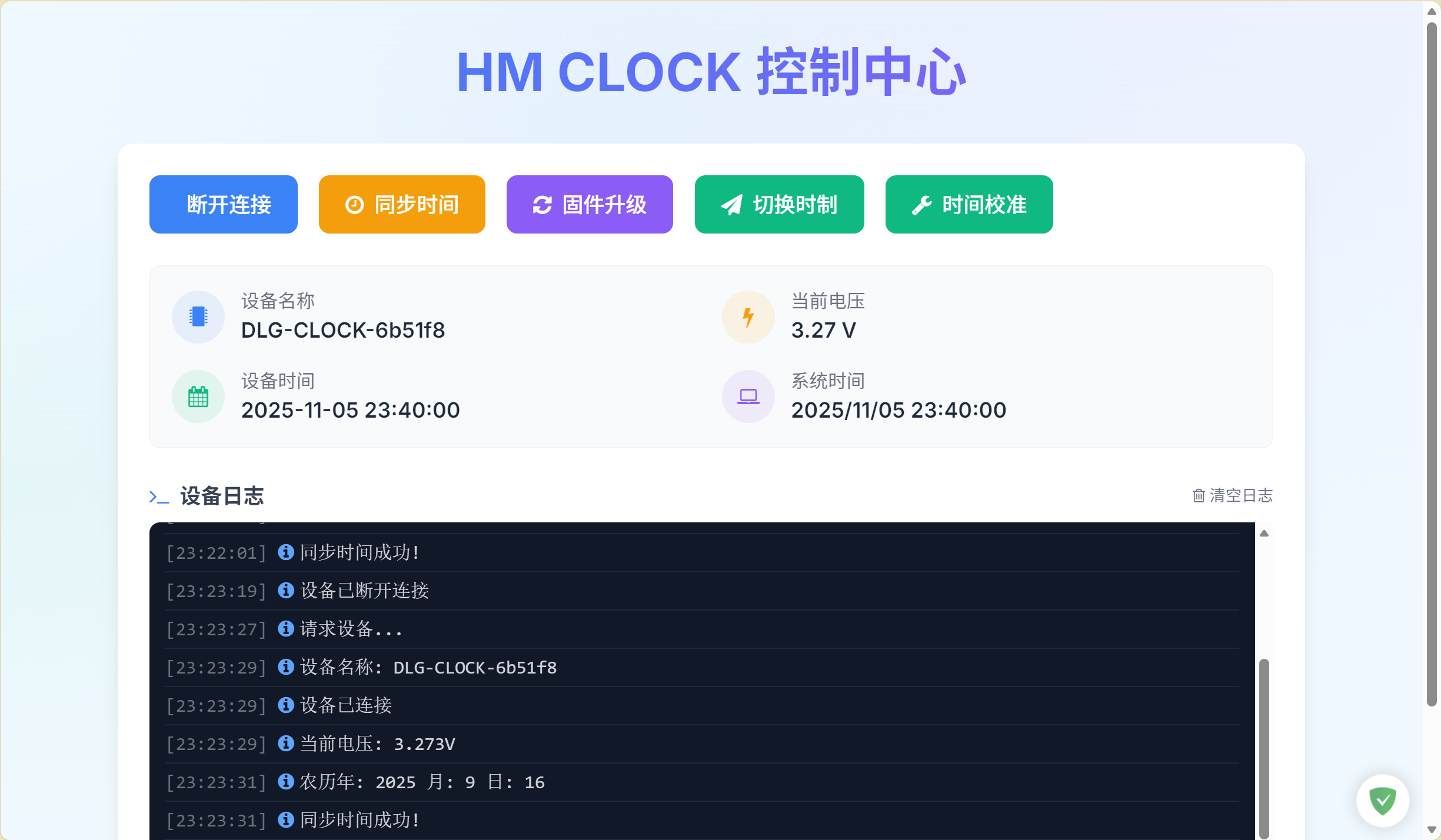

项目内置页面提供 Web Bluetooth 功能，可用于手动对时：

• 固件每隔 整十分钟 广播一次，持续 30秒；
• 广播状态下，屏幕显示蓝牙图标与设备名后缀；
• 打开页面点击 “连接”，选中设备后，按 “同步时间” 即可完成同步。

时间校准

根据观察，默认状态下，时钟大概每天会快两秒左右。通过微调定时器的间隔，可以让时钟更精确。 在时间同步后，间隔两到三周，做两次校准，基本上就可以让时钟精准运行了。

• 设备链接后，按"时间校准"按钮，然后等待一分钟左右即可。
• 校准后请立即做一次时间同步。

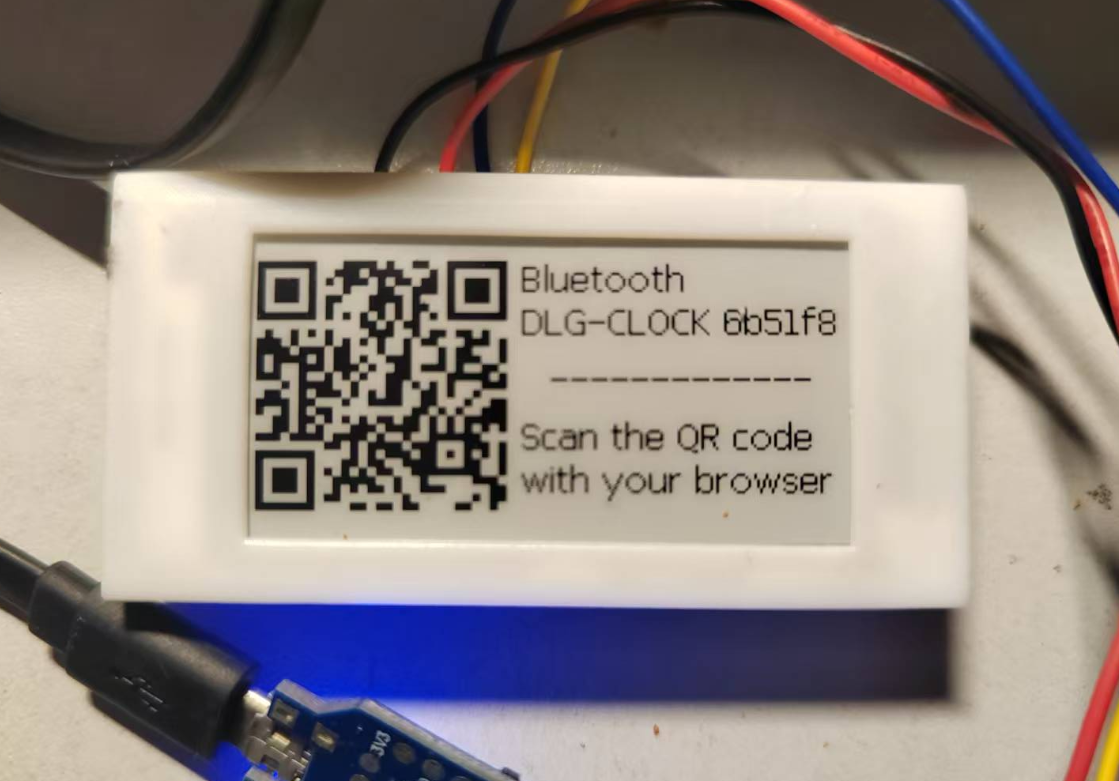

首次上电会打开配对页面，扫码跳转网页可以进行配对。

---

外壳装配

外壳文件存储在3D目录文件下，采用推拉盖结构，推荐使用树脂打印。

---

关于盒马价签

本项目使用到的盒马价签屏幕类型如下：

尺寸	颜色	屏幕连接方式	型号	主控芯片	分辨率	拆解难度	LED	测试点文件
2.13 寸	黑白	焊接	HINK-E0213A41/A55	IL3897 / SSD1675B	212×104	困难	有	pinout_1/0.xlsx
2.13 寸	黑白	插座	OPM021B1	IL3895 / SSD1673A	250×122	困难	有	pinout_0.xlsx
2.13 寸	黑白红	焊接	HINK-E0213A67	IL3897	250×122	困难	三色	pinout_0.xlsx
2.9 寸	黑白红	插座	HINK-E029A10	IL3897	296×128	容易	有	pinout_0.xlsx

---

Flash存储信息

屏幕引脚配置（地址 0x39000）

示例：

09 01 FF FF FF FF FF FF 21 22 10  01  20  07  11  23
                        CS ?? RST CLK SDI DC BUSY PWR

• 第一个字节 09：屏幕类型
• 第二个字节 01：引脚配置启用标志（非 01 表示无效）

屏幕分辨率等信息（地址 0x3a000）

示例：

00 25 00 00 92 fa a8 fe 00 01 80 00 28 01 04 00
                          0080  0128          128x296  BWR

---

其他说明

• 原版价签固件存放在 Flash 的 SUOTA 区域；
• 大多数价签使用 OTP 启动器，但会从 Flash 继续加载固件；
• Flash 中包含屏幕和引脚配置，因此新固件无需硬编码这些信息；
• 原生固件无法被蓝牙扫描到，因此难以通过 OTA 更新；
• 价签多数电池电量不足，因此建议拆机替换供电。
