EPD-nRF5

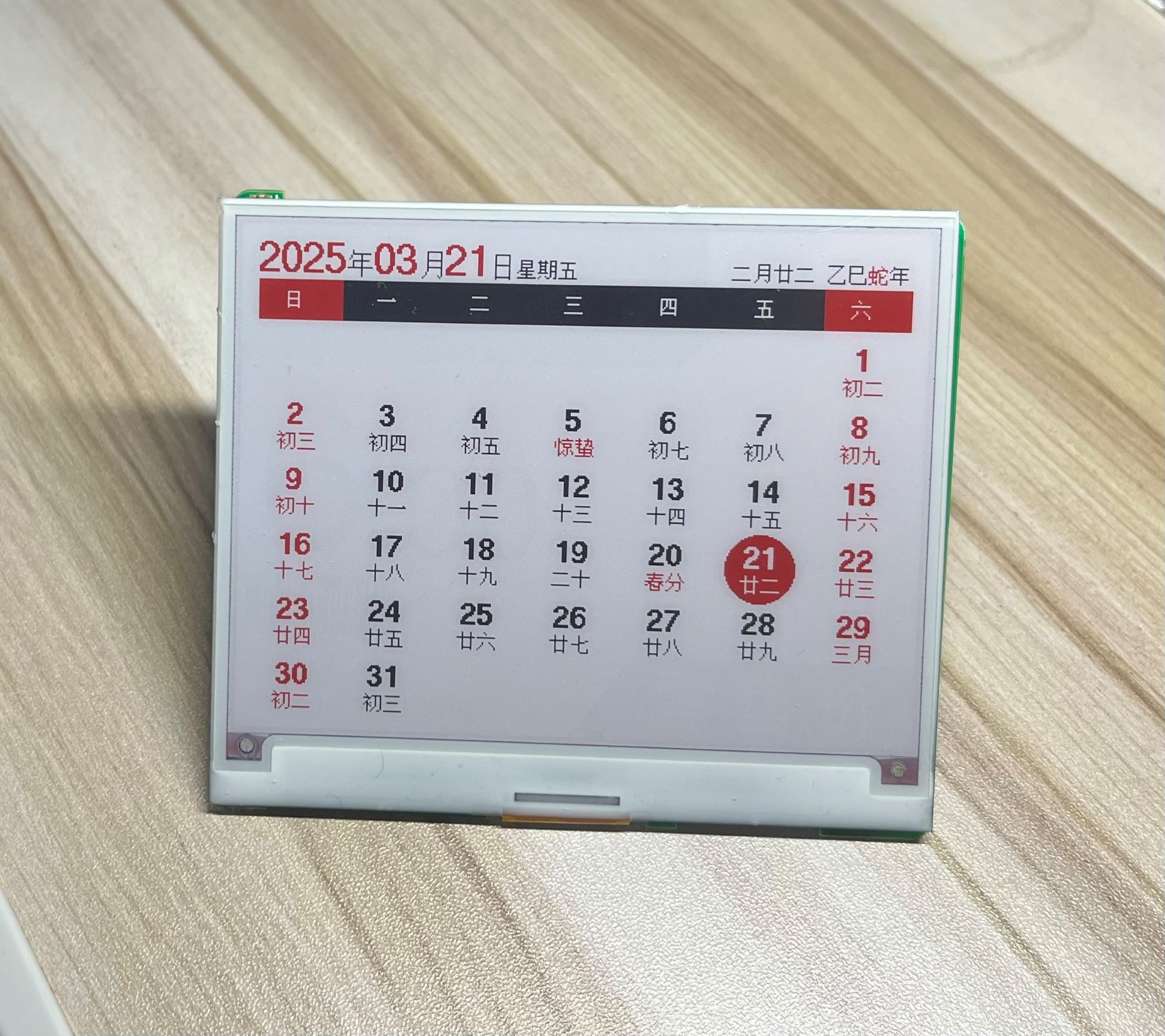

4.2 寸电子墨水屏固件，带有一个网页版上位机，可以通过蓝牙传输图像到墨水屏，也可以把墨水屏设置为日历模式（支持农历、节气）。

支持 nrf51822 / nrf51802 / nrf52811 / nrf52810 MCU 作为主控，驱动 IC 为 UC8176 / UC8276 / SSD1619 / SSD1683 的 4.2 寸黑白/黑白红墨水屏，同时还支持自定义墨水屏到 MCU 的引脚映射，支持睡眠唤醒（NFC / 无线充电器）。

支持设备

• 老五 4.2 寸价签，黑白双色版本

  MCU：nRF51822
  RAM：16K
  ROM：128K

  驱动：UC8176 (EPD_4in2)

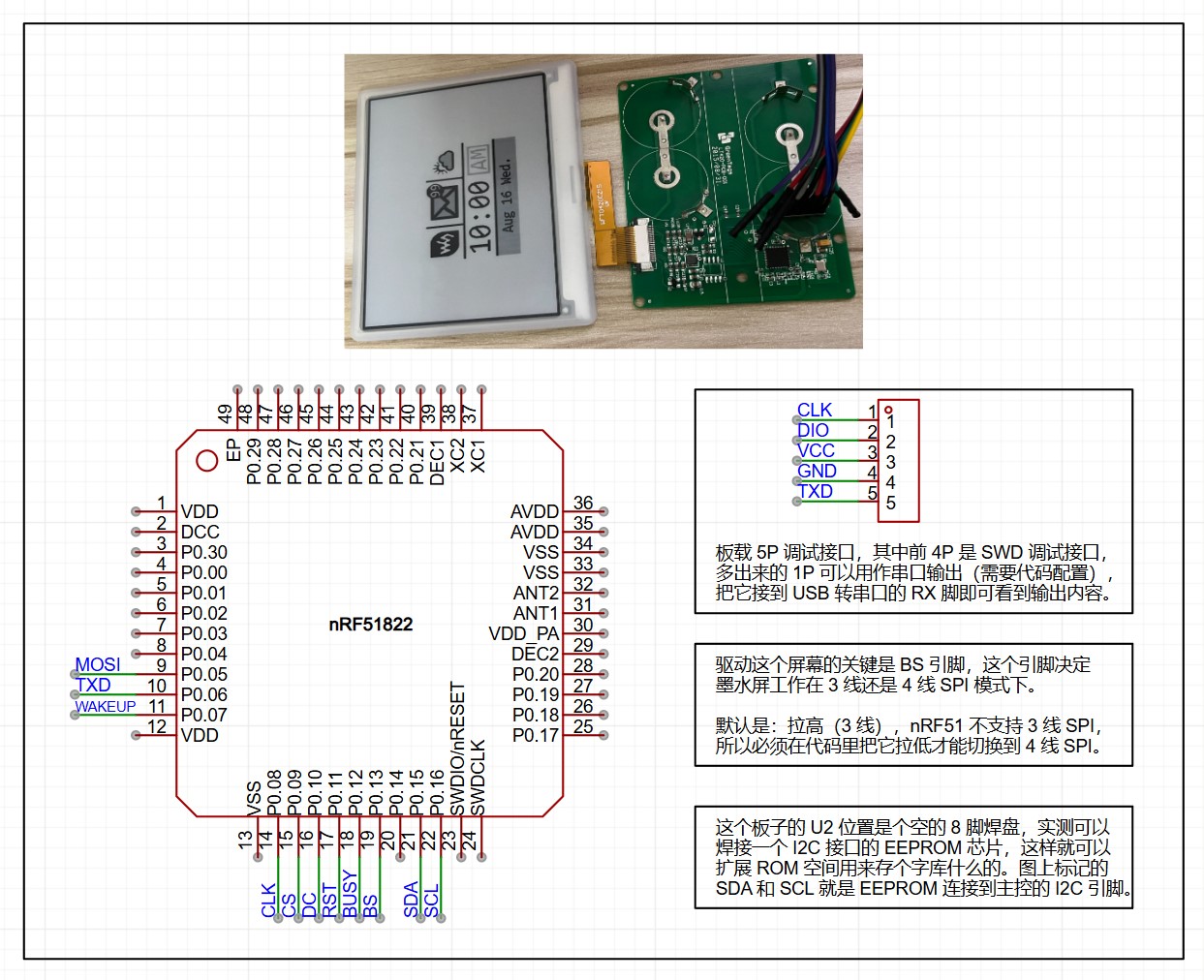

  屏幕引脚：0508090A0B0C0D
  线圈引脚：07




• 老五 4.2 寸价签，黑白红三色版本

  MCU：nRF51802
  RAM：16K
  ROM：256K

  驱动：UC8176 (EPD_4in2b_V2)
  屏幕引脚：0A0B0C0D0E0F10
  线圈引脚：09

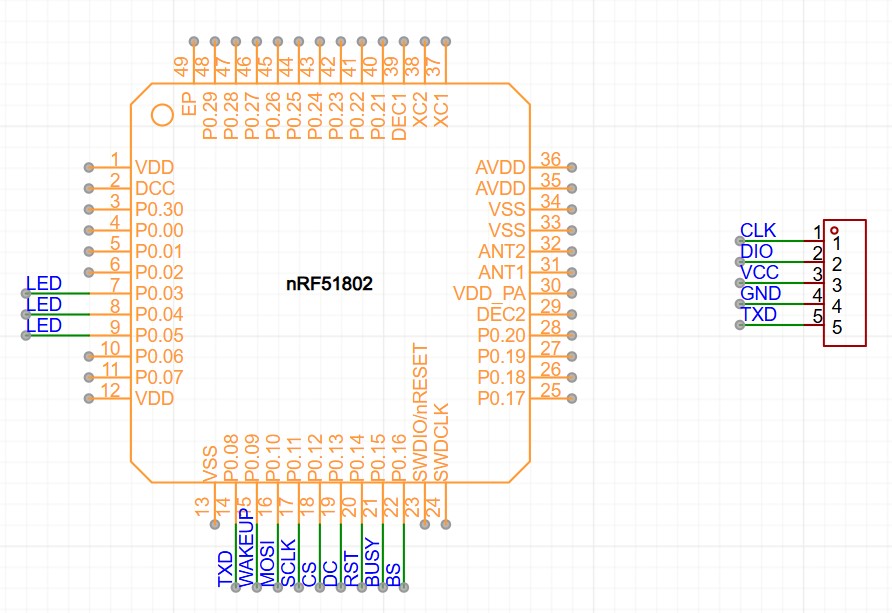

  LED引脚：03/04/05 （有三个 LED，任选一个使用）




• 其它基于 nrf51822 / nrf51802 / nrf52811 / nrf52810 的价签，只要你有能力测量出引脚配置，且屏幕驱动在支持列表内，那就可以支持

上位机

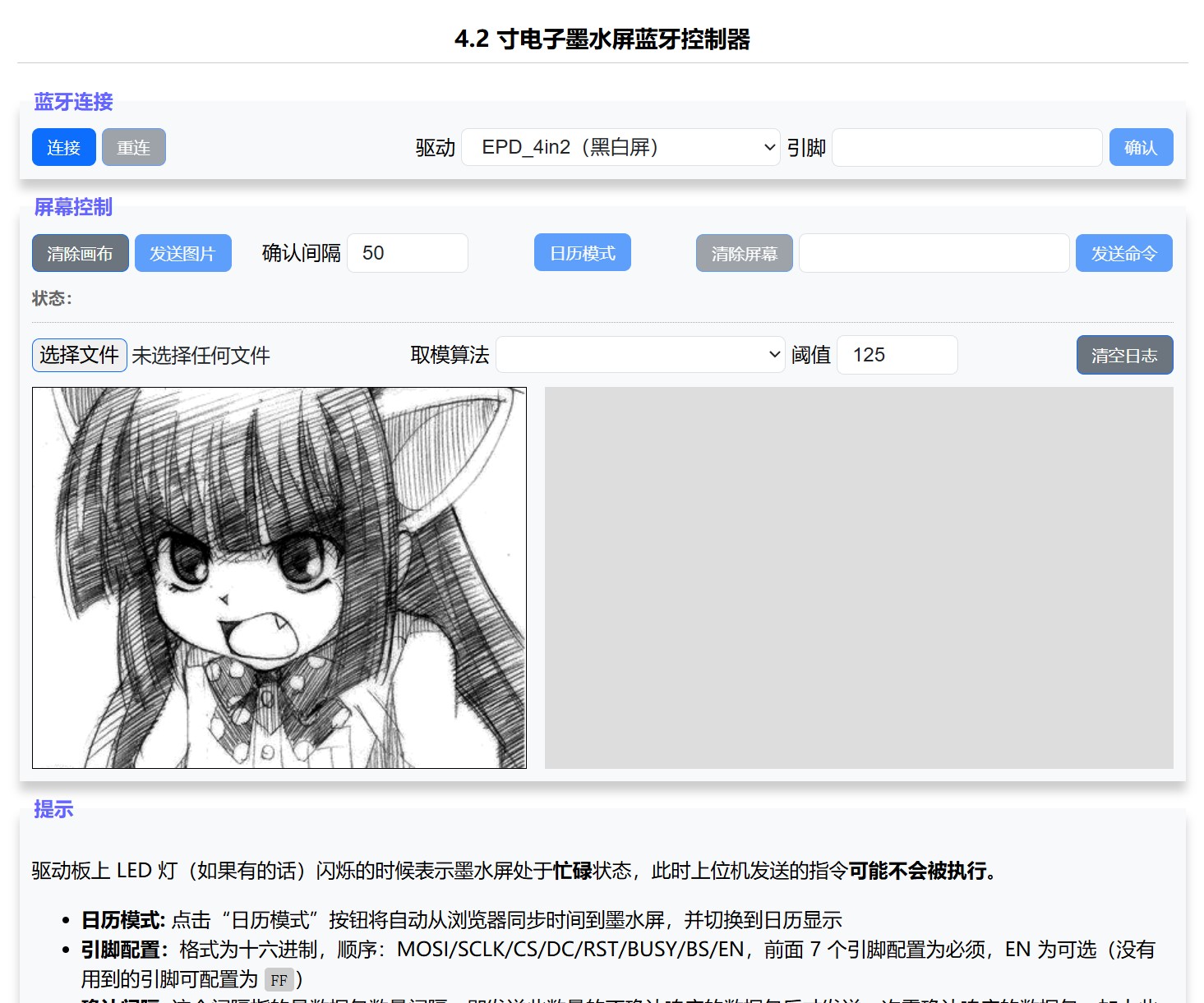

本项目自带一个基于浏览器蓝牙接口实现的网页版上位机，可通过上面网址访问，或者在本地直接双击打开 html/index.html 来使用。

• 地址：https://tsl0922.github.io/EPD-nRF5
• 演示：https://www.bilibili.com/video/BV1KWAVe1EKs
• 交流群: 1033086563 (点击链接加入群聊)

开发

注意:

• 推荐使用 Keil 5.36 或以下版本（如遇到 pack 无法下载，可到群文件下载）
• sdk10 分支为旧版 SDK 代码，蓝牙协议栈占用的空间小一些，用于支持 128K Flash 芯片（不再更新）

这里以 nRF51 版本项目为例 (Keil/EPD-nRF51.uvprojx)，项目配置有几个 Target：

• nRF51822_xxAA: 用于编译 256K Flash 固件
• flash_softdevice: 刷蓝牙协议栈用（只需刷一次）

烧录器可以使用 J-Link 或者 DAPLink（可使用 RTTView 查看 RTT 日志）。

刷机流程:

注意: 这是自己编译代码的刷机流程。如不改代码，强烈建议到 Releases 下载编译好的固件，不需要单独下载蓝牙协议栈，且有 刷机教程 （没有 Keil 开发经验的，请不要给自己找麻烦去编译）

1. 全部擦除 (Keil 擦除后刷不了的话，使用烧录器的上位机软件擦除试试)
2. 切换到 flash_softdevice，下载蓝牙协议栈，不要编译直接下载（只需刷一次）
3. 切换到 nRF51822_xxAA，先编译再下载

附录

上位机支持的指令列表（指令和参数全部要使用十六进制）：

• 驱动相关：
  • 00+引脚配置: 设置引脚映射（见上面引脚配置）
  • 01+驱动 ID: 驱动初始化
  • 02: 清空屏幕（把屏幕刷为白色）
  • 03+命令: 发送命令到屏幕（请参考屏幕主控手册）
  • 04+数据: 写入数据到屏幕内存（同上）
  • 05: 刷新屏幕（显示已写入屏幕内存的数据）
  • 06: 屏幕睡眠
• 日历模式：
  • 20+UNIX 时间戳: 同步时间并开启日历模式
• 系统相关：
  • 90+配置: 写入自定义配置（重启生效）
  • 91: 系统重启
  • 92: 系统睡眠
  • 99: 恢复默认设置并重启

致谢

• 屏幕驱动代码来自微雪 E-Paper Shield
• 网页版上位机代码来自 atc1441/ATC_TLSR_Paper
