EPD-nRF5

4.2 寸电子墨水屏固件，带有一个网页版上位机，可以通过蓝牙传输图像到墨水屏，也可以把墨水屏设置为日历模式（支持农历、节气）。

支持 nRF51/nRF52 MCU 作为主控，驱动 IC 为 UC8176 的 4.2 寸黑白/黑白红墨水屏，同时还支持自定义墨水屏到 MCU 的引脚映射，支持睡眠唤醒（NFC / 无线充电器）。

支持设备

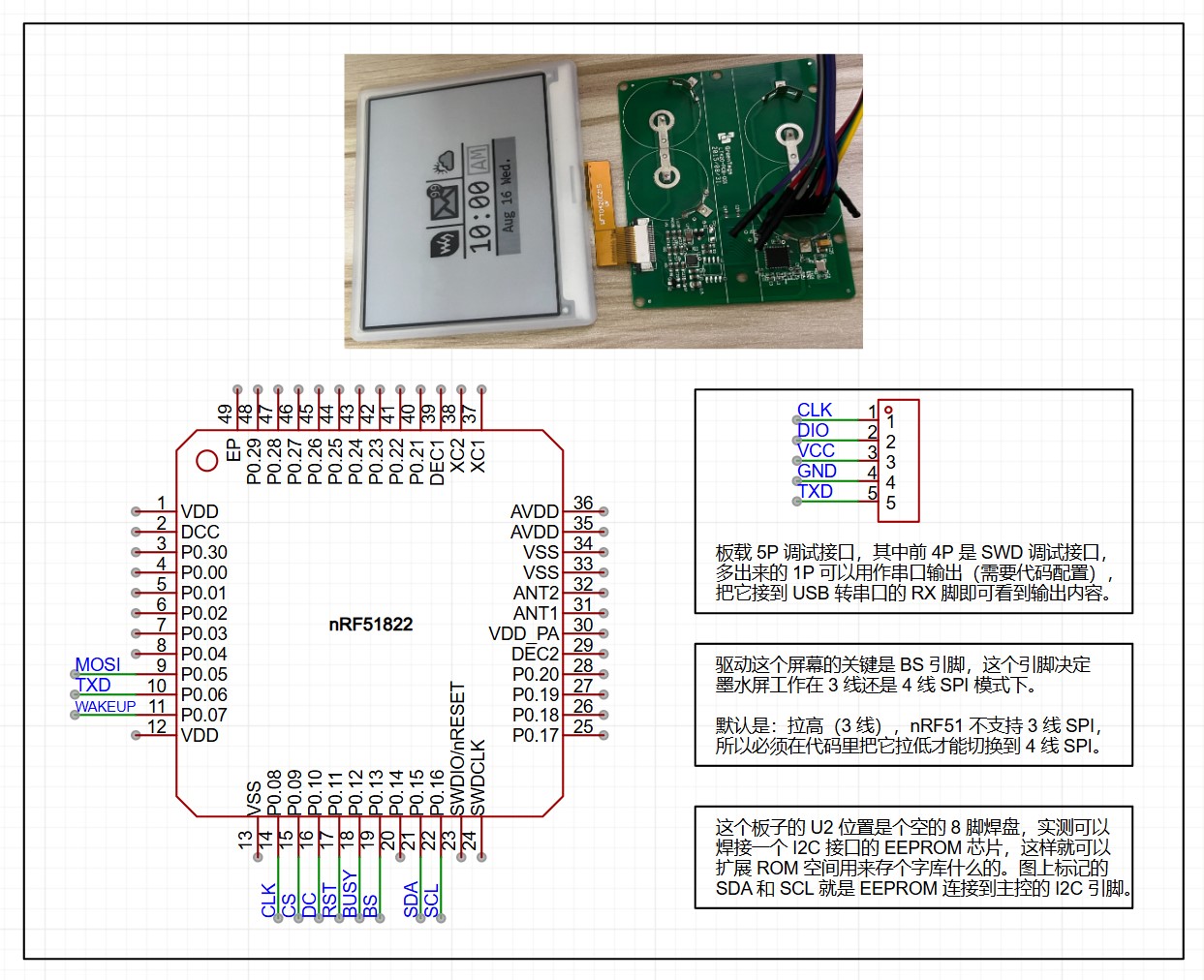

• 老五 4.2 寸价签，黑白双色版本

  MCU：nRF51822
  RAM：16K
  ROM：128K

  驱动：UC8176 (EPD_4in2)
  屏幕引脚：0508090A0B0C0D
  线圈引脚：07

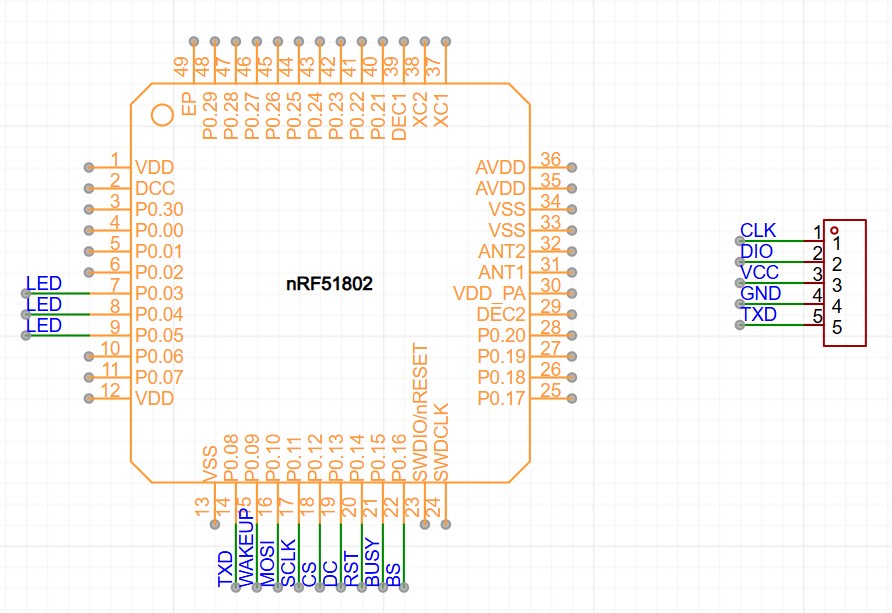

• 老五 4.2 寸价签，黑白红三色版本

  MCU：nRF51802
  RAM：16K
  ROM：256K

  驱动：UC8176 (EPD_4in2b_V2)
  屏幕引脚：0A0B0C0D0E0F10
  线圈引脚：09
  LED引脚：03/04/05 （有三个 LED，任选一个使用）




上位机

本项目自带一个基于浏览器蓝牙接口实现的网页版上位机，可通过上面网址访问，或者在本地直接双击打开 html/index.html 来使用。

• 地址：https://tsl0922.github.io/EPD-nRF5
• 演示：https://www.bilibili.com/video/BV1KWAVe1EKs
• 交流群: 1033086563 (点击链接加入群聊)

开发

注意:

• 必须使用 Keil 5.36 或以下版本，nRF51 SDK 只支持 V5 版本的 ARM 编译器，从 5.37 版本开始 Keil 已经不再内置 V5 版本编译器
• sdk10 分支为旧版 SDK 代码，蓝牙协议栈占用的空间小一些，用于支持 128K Flash 芯片

项目配置有几个 Target：

• nRF51802_xxAA: 用于编译 256K Flash 固件
• flash_softdevice: 刷蓝牙协议栈用（只需刷一次）

烧录器可以使用 J-Link 或者 DAPLink（可使用 RTTView 查看 RTT 日志）。

刷机流程:

如不修改代码，强烈建议到 Releases 下载二进制固件，不需要单独下载蓝牙协议栈。

1. 全部擦除 (Keil 擦除后刷不了的话，使用烧录器的上位机软件擦除试试)
2. 切换到 flash_softdevice，下载蓝牙协议栈，不要编译直接下载（只需刷一次）
3. 切换到 nRF51802_xxAA，先编译再下载

致谢

• 屏幕驱动代码来自微雪 E-Paper Shield
• 网页版上位机代码来自 atc1441/ATC_TLSR_Paper
