zTC1 固件烧录
烧录前的准备
软件准备
烧录前,你需要下载好固件:即本项目release出来的bin文件
需要下载并安装软件FlashPlus
硬件准备

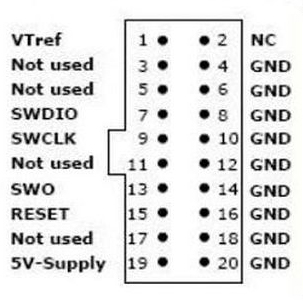

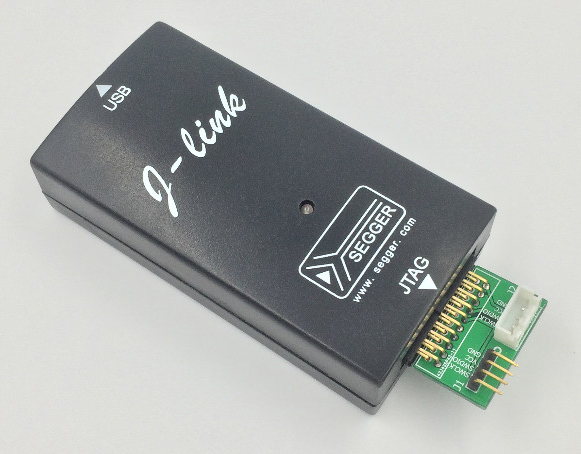

不能直接使用在线升级的方式.需要使用烧录器对TC1烧录固件,所以需要购买一个烧录器,一般为支持swd的jlink,长这样:(避免广告,我就不放链接了,一般淘宝上支持swd的jlink应该都可以,购买时卖家应该会提供驱动,在电脑上安装即可,win10可能可以自动安装驱动).图中右下角为一个jtag转swd的转接板,如果没有这个转板就需要根据下图将swdio swck两根线及gnd引出.
图片来自网络,侵删
TC1拆机与接线烧录
烧录器需要与TC1内电路板接线,需要将TC1拆开.拆开方式如下:卸掉背面垫片下2颗螺丝(螺丝可能与常用螺丝不同,需要使用对应的螺丝刀).然后就可以想帮忙直接送卡扣取下即可.
我的方式为将TC1倒过来放,然后在背面垫上一本厚点的书,用拳头捶书,将TC1排插部分震下来了.效果很好,卡扣都没有断裂~

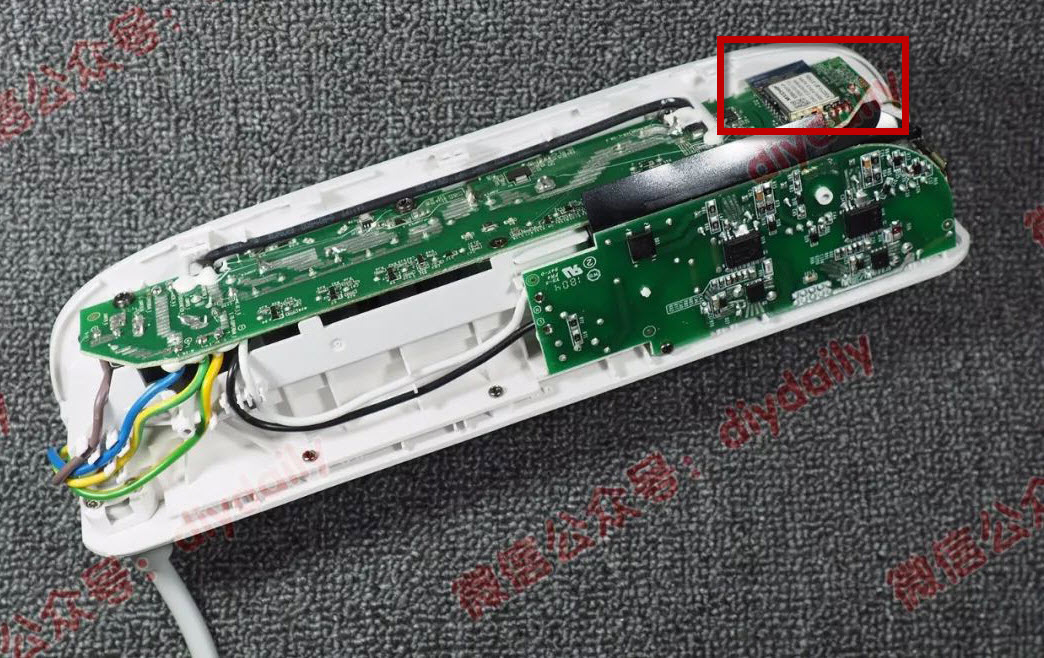

拆开后的样子:(右上角红框内就是后面烧录FW需要处理的位置了)
文中部分图片来自微信公众号diydaily的拆机评测:https://mp.weixin.qq.com/s/8pxjWlDdObah92j2gPPImQ
已经获权使用.

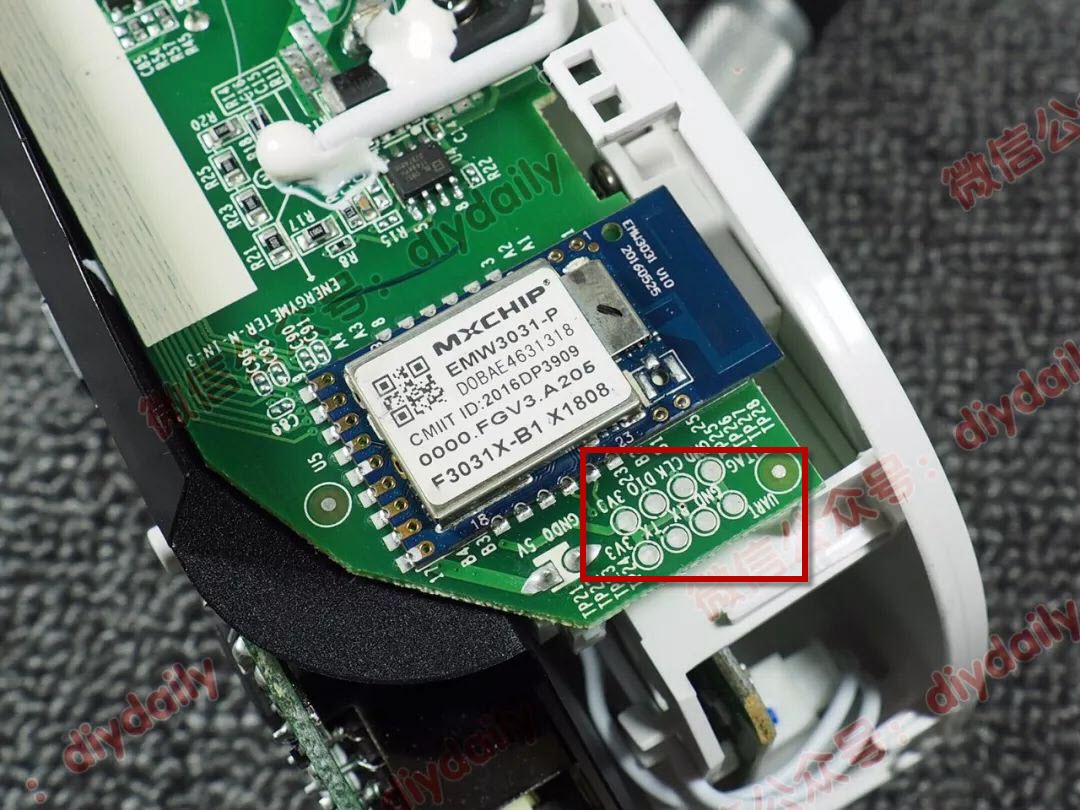

如图,总共8个触点,分别为2个GND 2个3v3,clk,dio,tx,rx
我们需要使用的为dio,clk,gnd,3v3.
gnd与jlink的gnd相连,dio与jlink的swdio相连,clk与jlink的swclk相连,jlnk上可能没有3.3V的电源,可以直接将tc1接220V供电(注意:接220V电时不要触摸电路板,上面是有走220V电的,担心触点),或是将jlink的5V接到上图中的5v标志位置.检查下接线,没有问题就可以准备烧录了.
烧录
安装打开:
- 选择Chip :88MW30X
- 选择Interface:JLINK
- 现在Flash为External Flash,选择QSPI,选择Otehr
- 单击PROGRAM按钮
- Step1:Flash Address中地址输入0
- Step2:Erase Mode中现在Erase all flash
- Step3: Options中,建议勾选Verify after programming
- 单击Browse,选择之前下载好的bin文件
- 点击start开始下载,直到有成功的提示,则烧录完成

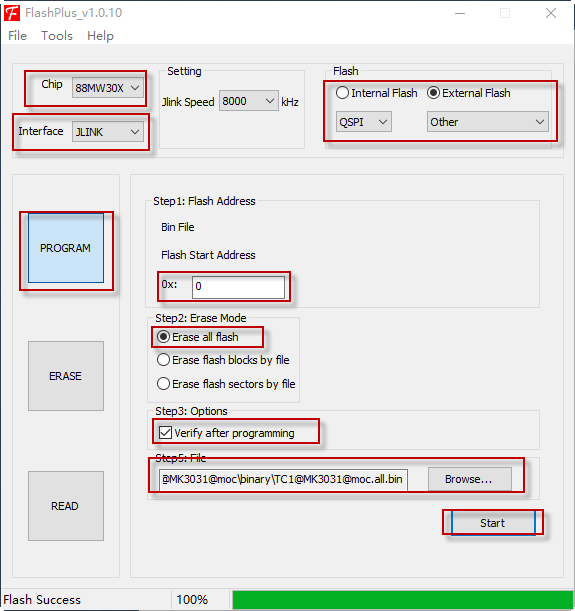

整个过程需要点选的按钮截图如下:
烧录完成
烧录完成后,重新上电.确认没有问题装会壳内即可使用.
接下来就可以开始使用.
